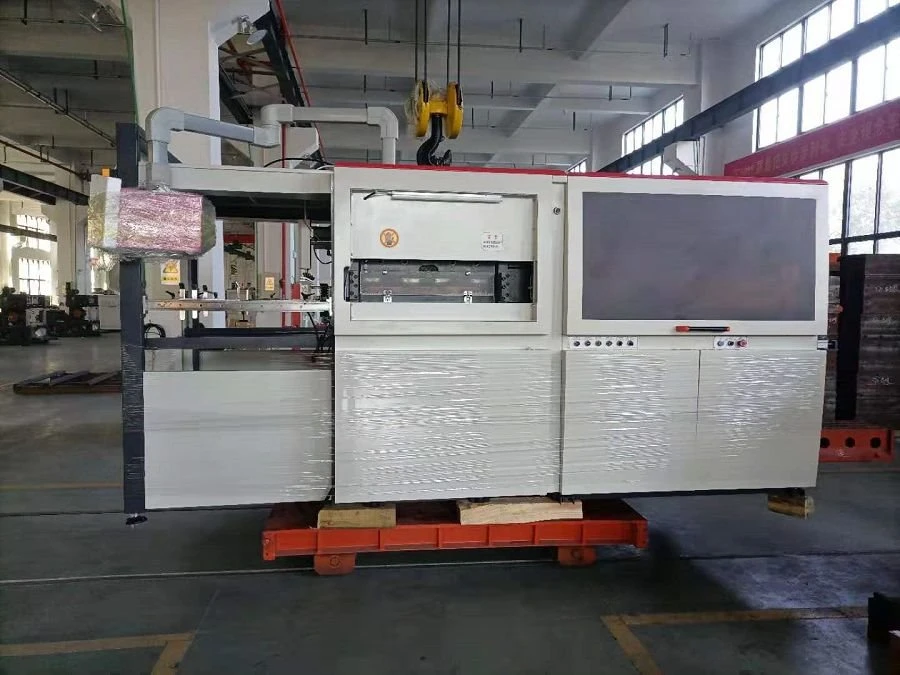

Ievads

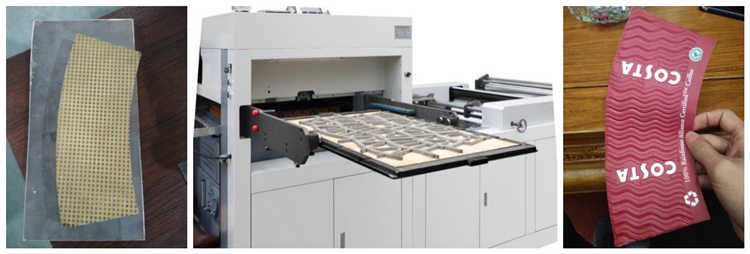

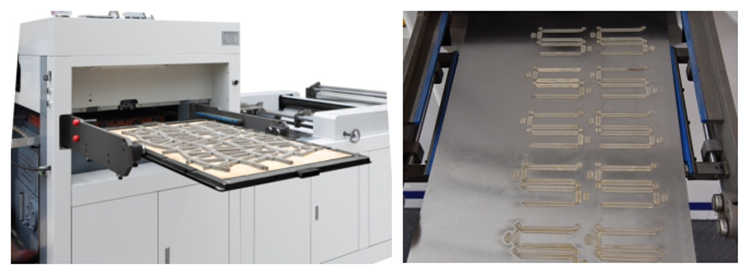

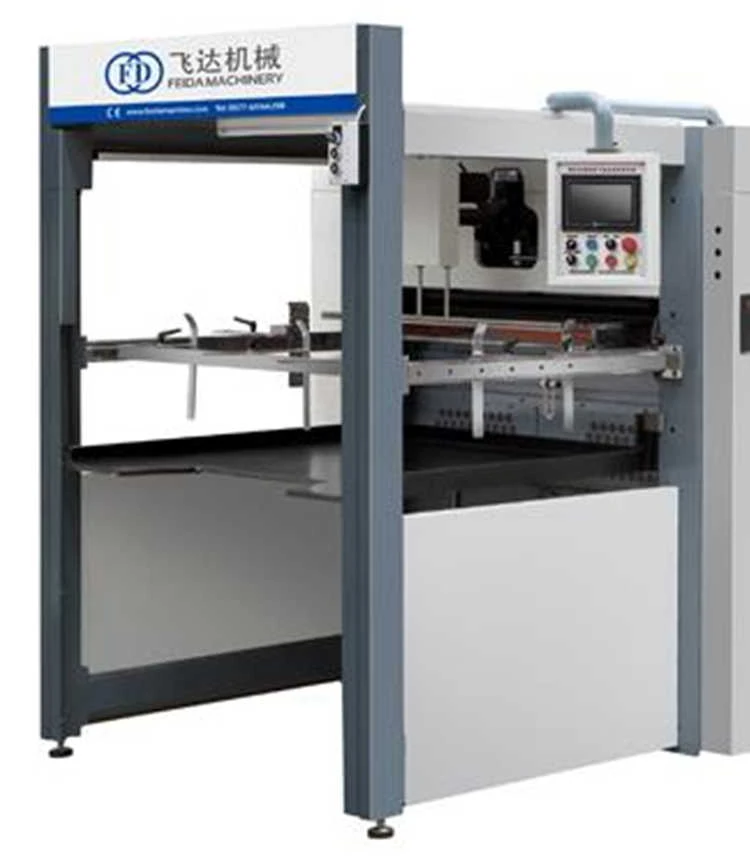

Atkāpju līniju griešanas mašīnu var izmantot produktu iepakojuma, piemēram, kartona kārbu, uzkodu kastīšu un piena kastīšu, ražošanai, jo tā var griezt visu veidu papīra izstrādājumus, kā arī izgatavot ievilkuma līnijas no papīra. Tas izmanto piespiedu eļļošanas sistēmu, lai nodrošinātu regulāru galvenās piedziņas eļļas piegādi, tādējādi samazinot berzi un pagarinot mašīnas kalpošanas laiku. Tajā pašā laikā produkts var automātiski nolobīt makulatūru, ievērojami uzlabojot ražošanas efektivitāti. Gatavais izstrādājums tiks automātiski pazemināts, iedarbinot cieto indukcijas slēdzi, tāpēc visa griešanas procesa laikā papīrs nav jāņem manuāli. Šis produkts ir vēlamā izvēle piegādātājiem, kuri vēlas palielināt ražošanu un samazināt izmaksas.
Iespējas
1. Ievilkšanas līnijas griešanas mašīna var sasniegt precīzu griešanu, braucot ar lielu ātrumu, un tajā pašā laikā tas neradīs lielu troksni. Tas ir ļoti draudzīgs darbības videi.
2. Mūsu produkti ir aprīkoti ar filtriem, tāpēc smēreļļas kvalitāti var kontrolēt.
3. Drošības sistēma var dot trauksmi un apturēt mašīnas darbību, kad izejmateriāls ir izsmelts, kā arī var izslēgt iekārtu, kad mašīna ir pārslogota, lai uzlabotu drošību.

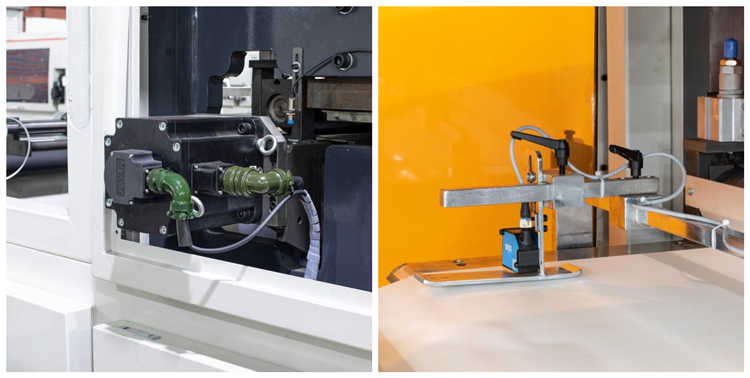

4. Operators var precīzi kontrolēt griešanas pozīciju un izstrādājuma izmēru, izmantojot fotoelektrisko sistēmu un datora vadības sistēmu.
Tehniskā specifikācija
Modelis | FD-1200X640 |
Maksimālais griešanas laukums | 1170x600 mm |
Griešanas precizitāte | ±0,15 mm |
Papīra gramu svars | 120-600g/㎡ |
Ražošanas jauda | 160-200reizes/min |
Gaisa spiediena prasība | 0.5 Mpa |
Gaisa spiediena patēriņš | 0,25 m³/min |
Maksimālais griešanas spiediens | 300T |
Svars | 11T |
Maksimālais veltņa diametrs | 1600 mm |
Kopējā jauda | 12KW |
Izmērs | 6500x2800x2000 |
Piezīmes:
1. Cenas termiņš: FOB Ningbo/Šanhajas osta, Ķīna
2) Maksājuma termiņš: TT (30 procentu depozīts, atlikums 70 procenti pirms piegādes).
3) Piegādes laiks: 90 darba dienas pēc depozīta saņemšanas
4) Pēcpārdošanas serviss:
1. Rezerves daļu garantija uz vienu gadu no uzstādīšanas datuma.
2. Nosūtiet tehniķi uz uzstādīšanu un apmācību. Pircējs sedz izmaksas (turp un atpakaļ biļetes, izmitināšanu un pabalstu 100 USD dienā).
5) Sertifikāts: CE, ISO

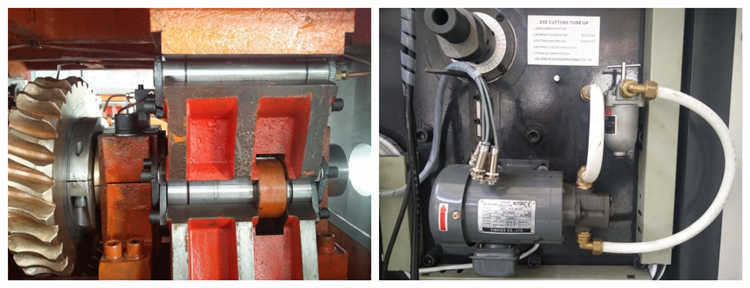

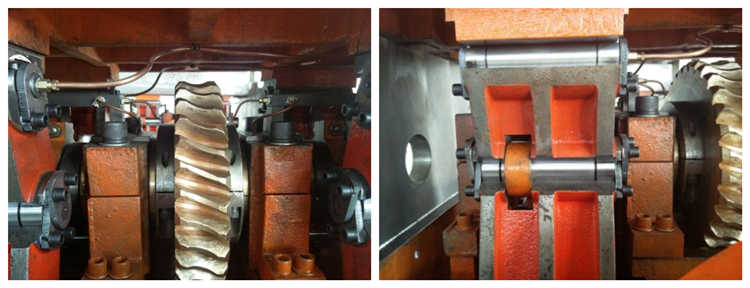

Eļļošana

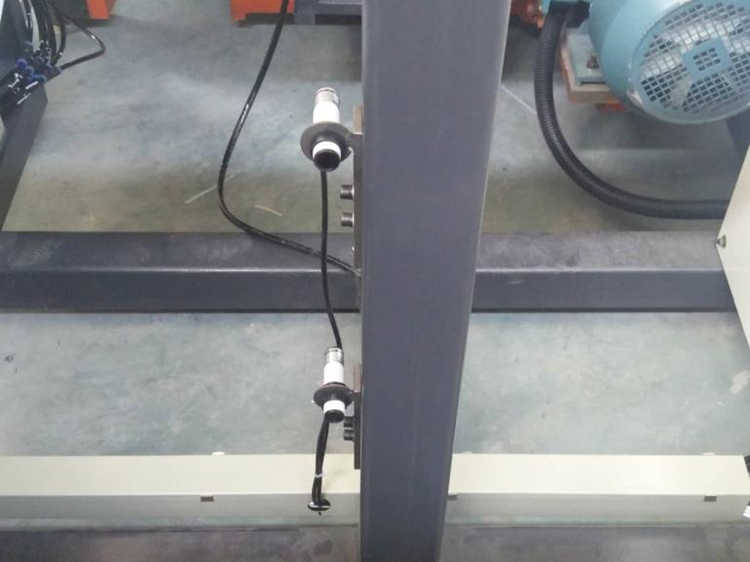

Papīra bloķēšanas trauksme: trauksmes sistēma aptur iekārtu, ja tiek bloķēta papīra padeve.

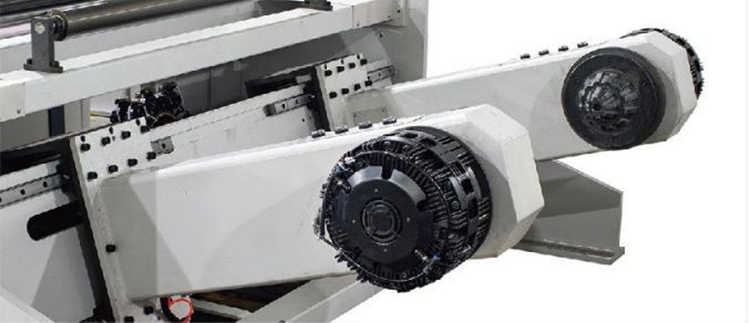

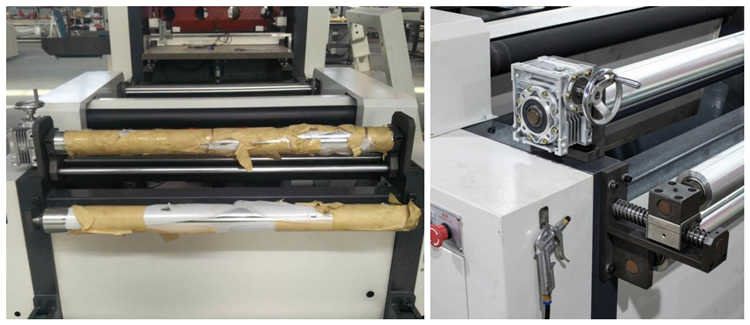

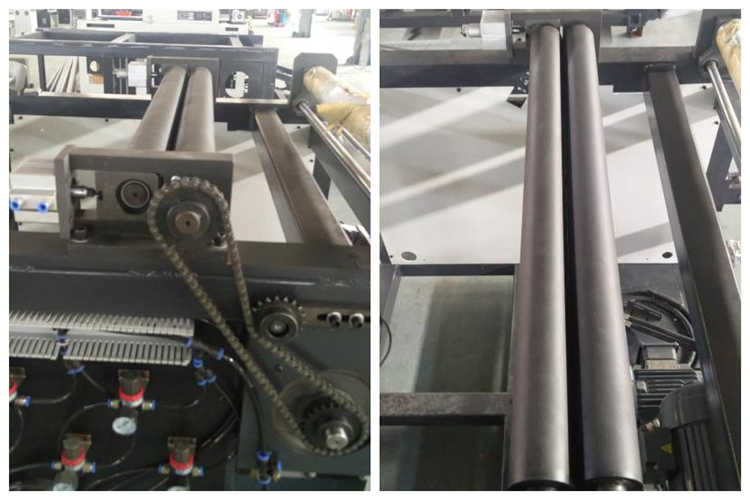

Padeves vienība: Padeves vienība: Pieņem pneimatisko un hidrautisko bezvārpstu, tas varētu atbalstīt 3 '', 6 '', 12 ''. Maksimālais ruļļa papīra diametrs 1,6 m.

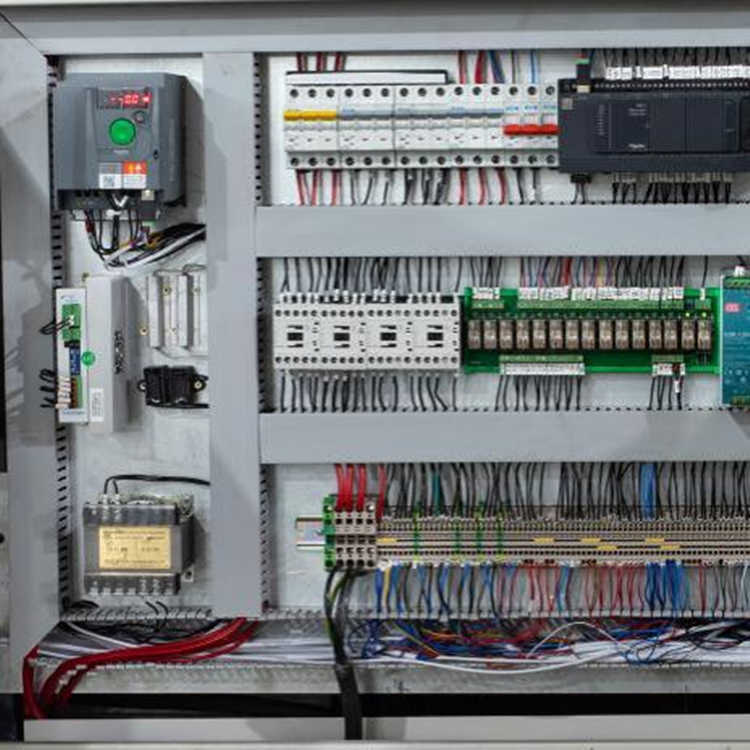

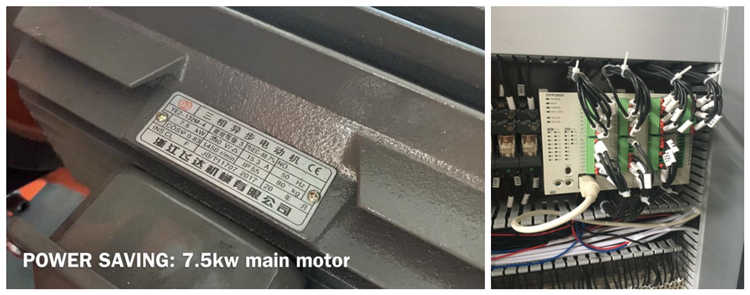

Elektriskā konfigurācija
| Stepper motors | Šneiders |
Spiediena regulēšanas motors | Taivāna |
Servo vadītājs | Šneiders |
Krāsu sensors | Slims |
PLC | Šneiders |
Frekvences pārveidotājs | Šneiders |
Visas pārējās elektriskās daļas | Šneiders |
Fotoelektriskais slēdzis | Leuze |
Galvenais gaisa cilindrs | AirTAC |
Solenoīda vārsts un citas detaļas | AirTAC |

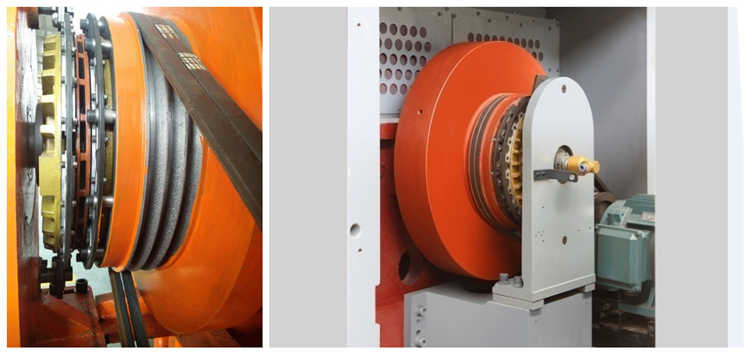

Pneimatiskais sajūgs | Ķīna |
Galvenie gultņi | Vācija |
Drošības darbības procedūras
1. Darbnīcas aprīkojuma izkārtojumam, izmantojot ievilkšanas līniju griešanas mašīnu, jābūt saprātīgam, ceļa zemei jābūt līdzenai un ejai jābūt atbloķētai.
2. Uzstādīšanas virzienam ir jābūt drošai ekspluatācijai, operatoram jābūt vērstam pret sienu, un minimālajam neto attālumam no apkārtējām ēkām un objektiem jābūt ne mazākam par 0,8 m.
3. Mašīnas atrašanās vietai jāatbilst vietas nosacījumiem vertikālās pacelšanas un apkopes darbībām.
4. Motora metāla apvalkam un iekārtas elektriskās vadības kārbai jābūt ar labu nulles vai zemējuma aizsardzību.
5. Atklātie vadi ir jāaizsargā ar aizsarguzmavu, un vadiem ar dažādu spriegumu ir jāizmanto savas uzmavas.
6. Lietotāja vienība izveido mašīnas drošības tehnisko dokumentāciju un reģistrē drošības ražošanas situāciju.
7. Operatoriem jāveic drošības izglītība un profesionāla tehniskā apmācība.
8. Ir stingri aizliegts darbināt strādniekus secīgās maiņās, un, ja nepieciešams pievienot punktus vienai mašīnai, nedrīkst būt mazāk par 2 cilvēkiem.
9. Operatoriem jāvalkā kombinezons ar ciešām piedurknēm un jāizmanto speciāli gumijas pirkstu pārsegi.
10. Darbības augstumam jābūt tādam, lai operators, stāvot un strādājot, nepakļaujas pirkstiem vai nelocās.
11. Šai mašīnai jābūt aprīkotai ar roku aizsargierīci vai spiedstieņa aizsargierīci uz spiediena rāmja.
12. Mehāniskās un elektriskās aizsardzības un sajūga ierīces tiek pakļautas speciālām pārbaudēm ne retāk kā reizi divās darba dienās. Ir trīs veidu pārbaudes: izskats, iekšpuse un darbība.
13. Pārbaudes dēļ uz laiku atvērto aizsargvāku laikus atjauno un pievelk, pirms to var izmantot pēc katra pārbaudes darba pabeigšanas.
14. Pirms nodošanas ekspluatācijā aizsargierīci akceptē iekārtu vadības nodaļa un drošības tehnikas daļa atbilstoši šim standartam. Pēc akcepta nokārtošanas var veikt pārbaudi.
15. Pirms iekārtas ekspluatācijas operatoram ir jāpārbauda aprīkojums un drošības ierīces bez slodzes. Ražošanu var veikt tikai pēc tam, kad katras daļas darbība ir normāla.
16. Ja darbības laikā aizsargierīcēs un citās galvenajās detaļās ir neparasti apstākļi, kas apdraud personas drošību, tiem jāapstājas un jāziņo vadītājam. Neviens nedrīkst ražot, kamēr vaina nav novērsta.
17. Darbības laikā ir stingri aizliegts sagrābt un sagrābt. Nav atļauts uzpildīt vai ņemt papīru no abām ierīces pusēm.
18. Personālam, kas remontē, apkopj un pārbauda ievilkuma līniju griešanas mašīnas, ir jāpārzina aprīkojums un šis standarts un jāatbilst šī standarta prasībām.
